标准网口RJ45的线束定义

有很多刚入行的网络维护工程师，不了解标准网口 RJ45（以太网接口） 的线束定义，我们科拉德工程师重新给你安排标准的网口接线详细说明，包含 T568A 与 T568B 两种接线标准、信号对应关系、以及在工业电脑中的应用要点。

---

一、RJ45 接口简介

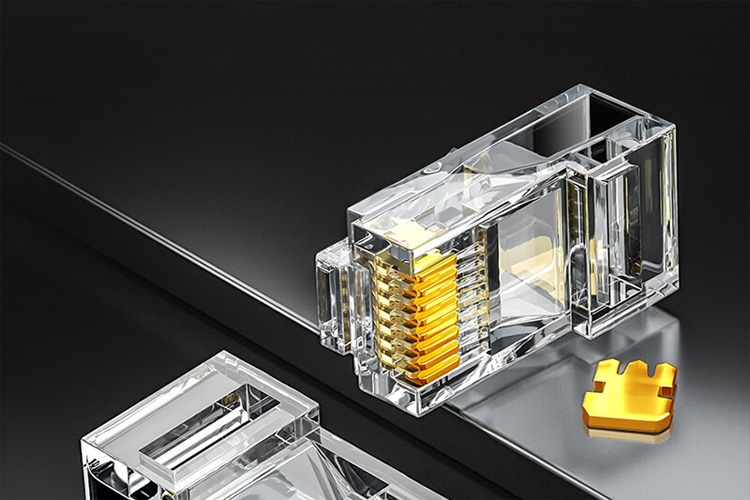

RJ45 是用于以太网连接的标准 8 芯水晶头接口，常见于工业电脑、交换机、路由器、PLC 等设备上。接口内部共有 8 根线，每根线的颜色和功能都有固定定义，用于传输数据、控制信号或供电（PoE）。

---

二、RJ45 标准接线定义

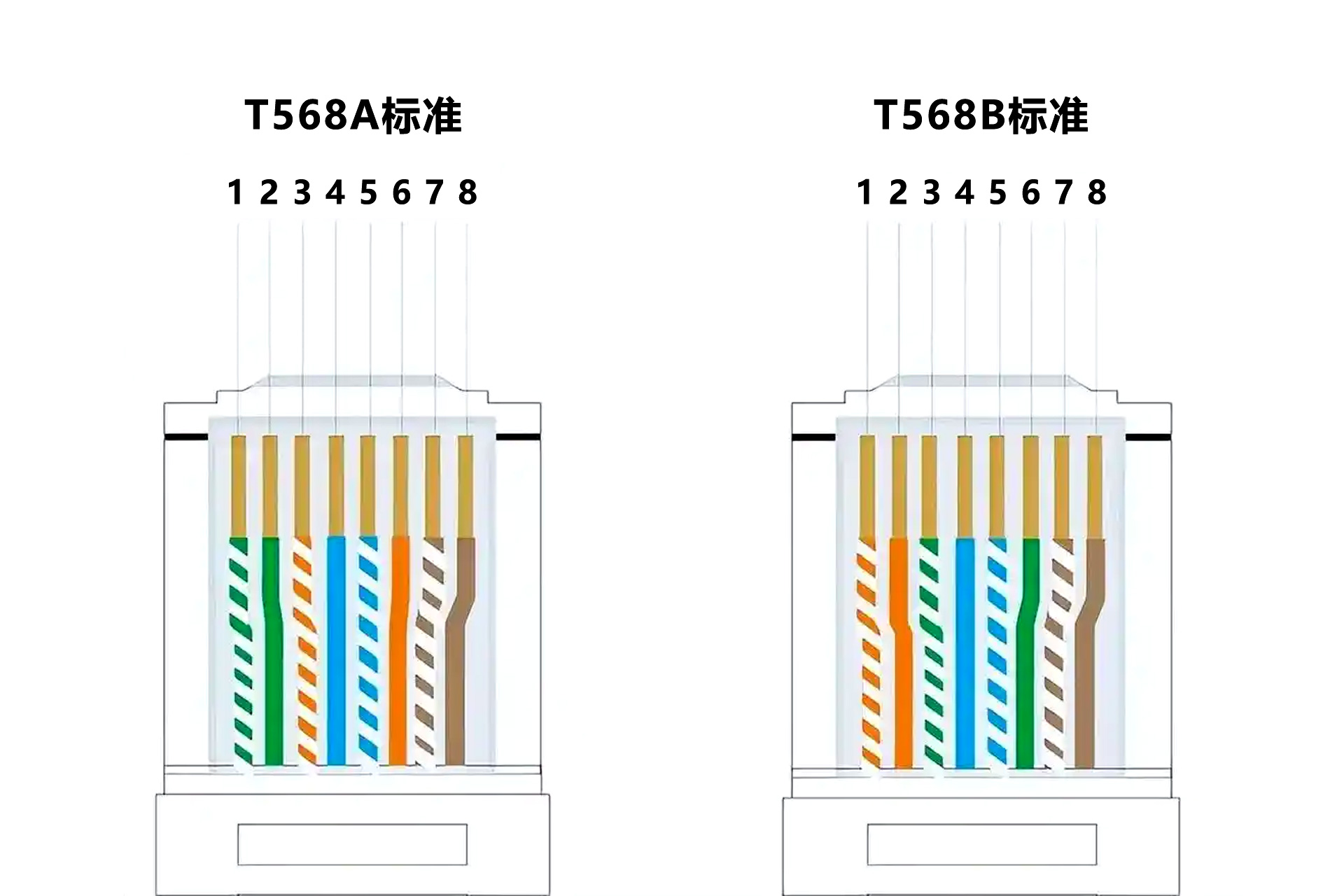

RJ45 常用两种接线标准：

• T568A 标准
• T568B 标准

两者功能相同，只是颜色顺序不同。

---

1️⃣ T568A 接线标准

引脚号	线色	信号名称	说明
1	白绿	TX+	发送正信号
2	绿	TX−	发送负信号
3	白橙	RX+	接收正信号
4	蓝	未使用 / PoE供电+
5	白蓝	未使用 / PoE供电+
6	橙	RX−	接收负信号
7	白棕	未使用 / PoE供电−
8	棕	未使用 / PoE供电−

---

2️⃣ T568B 接线标准（最常用）

引脚号	线色	信号名称	说明
1	白橙	TX+	发送正信号
2	橙	TX−	发送负信号
3	白绿	RX+	接收正信号
4	蓝	未使用 / PoE供电+
5	白蓝	未使用 / PoE供电+
6	绿	RX−	接收负信号
7	白棕	未使用 / PoE供电−
8	棕	未使用 / PoE供电−

目前全球绝大多数工业设备和商用网络均采用 T568B 标准。
若两端都用 T568B，即为 直通线；
若一端T568A、一端T568B，即为 交叉线（旧式设备连接用）。

---

三、常见线缆类型对照

线缆类型	两端标准	用途
直通线	同为 T568B 或同为 T568A	连接电脑与交换机、工业平板与路由器
交叉线	一端 T568A，一端 T568B	旧式设备间直连（如电脑 ↔ 工控机）
PoE 网线	T568B + 供电功能	同时传输电源与数据（48V供电）

---

🔹 四、RJ45 与工业电脑的关系

在科拉德 CESIPC 工业电脑中（如 EPC 系列、UPC 系列），网口通常采用 双 Intel® I210 千兆以太网接口，支持以下特性：

• 支持 Auto MDI/MDIX 自动识别（可自动适配直通线或交叉线）
• 采用 屏蔽式 RJ45 接口，防电磁干扰，适合高电流或高噪声车间环境

---

五、RJ45 引脚电气信号总结

引脚号	标准信号	典型功能	PoE供电
1	TX+	发送数据	+V
2	TX−	发送数据	+V
3	RX+	接收数据	+V
4	BI_D3+	千兆线对	+V
5	BI_D3−	千兆线对	+V
6	RX−	接收数据	−V
7	BI_D4+	千兆线对	−V
8	BI_D4−	千兆线对	−V

---

六、结论

• RJ45 接口共有 8 芯，推荐使用 T568B 接线标准。
• 对于工业应用，建议使用 屏蔽双绞线（STP），可有效抗干扰。
• 科拉德 CESIPC 工业平板电脑、工控机均配备 双RJ45千兆网口，支持自动线型识别，满足冶炼、制造、交通等恶劣环境下的网络通信需求。
