在工业自动化、智慧交通、能源电力和人工智能视觉运算等领域，企业对计算平台的稳定性、扩展性和长期可靠性有着极高要求。4U上架式工控机凭借标准化机架设计、高可靠性以及强大的扩展能力，成为工业控制中心、数据采集节点和视觉运算核心的不二选择。科拉德 IPC-610L 和 IPC-610H 系列工控机，正是满足这一需求的高性能解决方案。
一、什么是4U上架式工控机？
“4U”表示机架式设备在标准机柜中占据 4U（177.8mm）高度。4U上架式工控机相较于传统塔式工控机，具有如下优势：
- 标准化机架设计：可快速部署在工业机柜或数据中心机架中，方便统一管理。
- 高扩展性：支持多块硬盘、PCI/PCI-e 扩展卡、GPU、采集卡等工业模块。
- 散热与稳定性高：前后双风扇设计，结合智能风扇控制，可长时间高负荷运行。
- 易于维护：前置面板操作，电源、复位、硬盘指示灯清晰，便于快速维护。
二、科拉德 IPC-610L / IPC-610H 核心特点
1. 坚固机箱结构
- 高强度钢板：采用 1.2mm 碳素钢板，机箱结构坚固可靠，满足 CCC、FCC、CE 工业标准。
- 工业喷涂：黑色或灰色喷涂，抗腐蚀、耐磨损。
- 标准尺寸：428mm × 450mm × 177mm，净重 13kg。
2. 宽温适应性与抗振能力
- 工作温度：-0~60℃（常规CPU），存储温度可达 -25~85℃
- 抗冲击能力：300mm/s²，脉冲宽度11ms
- 风扇设计：前双滚珠风扇（12025）、后置风扇（8015），保证高效散热
3. 多样主板与处理器选择
| 主板型号 | 支持CPU | 芯片组 | 内存 | PCI/PCI-e | USB接口 |
|---|---|---|---|---|---|
| CES-781B | Intel 第2/3代 i3/i5/i7 | B75 | 4条DDR3 DIMM，最大32GB | 1×PCI-e X16，1×PCI-e X4，2×PCI-e X1 | 4×USB3.0，10×USB2.0 |
| CES-785A | Intel 第4代 i3/i5/i7 | B85 | 4条DDR3 DIMM，最大32GB | 1×PCI-e X16，1×PCI-e X4，1×PCI-e X1 | 4×USB3.0，8×USB2.0 |
| CES-787A | Intel 第6~9代 i3/i5/i7 | H110 | 4条DDR4 DIMM，单条最大16GB | 1×PCI-e X16，3×PCI-e X4，1×PCI-e X1，2×PCI | 6×USB3.0，8×USB2.0 |
4. 丰富接口与扩展能力
- 网络接口：2×Intel/Realtek 10/100M/1000M
- 串口接口：6×RS-232（部分可选 RS-485）
- GPIO接口：1×2×5 Pin 2.0mm，支持4路输入/4路输出
- 显示接口：VGA + DVI / HDMI / DP
- 硬盘扩展：2×5.25″ 驱动器位，7×3.5″ 硬盘位
5. 电源与散热设计
- 功率：300W/350W，输入电压90-240VAC，输出12V 15A
- 前面板提供 电源、复位按钮和硬盘指示灯
- 前后多风扇组合保证 高效散热
三、应用场景
| 行业 | 应用案例 | 功能作用 |
|---|---|---|
| 视觉运算 | AI视觉识别、图像处理 | 高性能GPU或采集卡并行运算 |
| 能源电力 | 变电站监控、电网调度 | 实时数据采集与控制 |
| 工业自动化 | 产线控制、机器人调度 | 提高生产效率与精度 |
| 轨道交通 | 信号系统、车载控制 | 稳定可靠，抗振动能力强 |
四、IPC-610L 与 IPC-610H 对比
- 主板兼容性：两者均兼容 CES-781B / CES-785A / CES-787A 主板
- 处理器覆盖范围：Intel第2代至第9代 i3/i5/i7

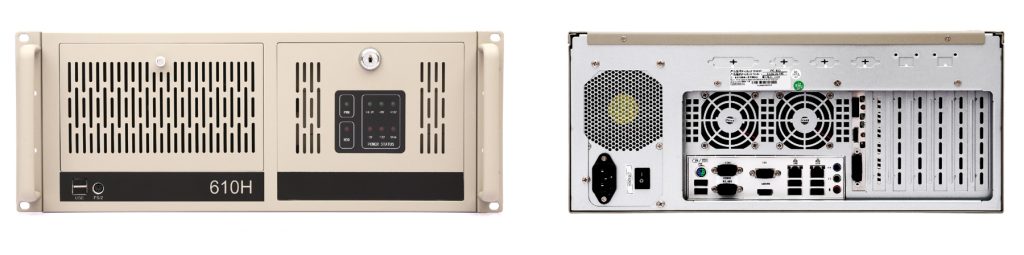

- 外观差异：IPC-610H 与 IPC-610L 在机箱外观、风扇布局和接口位置上略有不同
- 应用定位：IPC-610L 偏向视觉运算与工业控制，IPC-610H 更适合高扩展、多模块工业任务
总结：CPU、主板、存储和大部分接口兼容性一致，用户可根据机柜空间与接口布局需求选择型号。
五、IPC-610L / IPC-610H 的优势
- 高性能：支持多代Intel处理器，多主板选项满足工业高算力需求
- 扩展性强：丰富的PCI/PCI-e插槽、硬盘位和USB接口，支持GPU和采集卡扩展
- 适应性好：宽温、抗振动、防尘、防电磁干扰，适合复杂工业环境
- 稳定可靠：高强度钢板机箱、前后双风扇散热，7×24小时持续运行
科拉德 IPC-610L 和 IPC-610H 系列 4U上架式工控机，以其 高性能、多扩展、高可靠性和宽温适应性，成为工业视觉运算、能源电力、自动化控制和轨道交通等领域的理想选择。选择 IPC-610 系列，即是选择了 稳定可靠、扩展灵活、适应复杂工业环境的工业计算核心。
