4U工控机箱标准尺寸

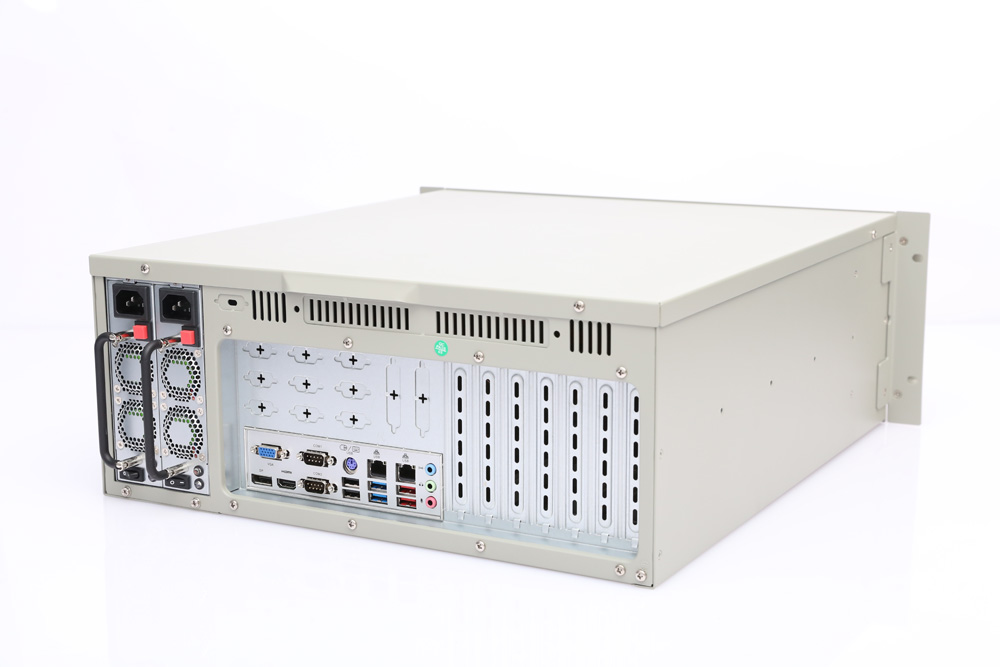

什么是4U工控机箱？

4U工控机箱是一种按照国际机柜标准（EIA-310规范）设计的工业计算机外壳。
其中 “U”代表高度单位，1U=44.45毫米（1.75英寸），而4U就是4个机柜高度单位，即 177.8毫米（约18厘米）。

4U工控机箱常用于服务器机柜和工业机柜中，具备较大的内部空间，方便扩展显卡、采集卡、存储硬盘和电源等硬件。

---

4U工控机箱的标准尺寸

按照机柜设计规范，4U工控机箱通常遵循以下标准：

参数	标准尺寸	说明
高度	177.8mm（4U）	1U=44.45mm，4U=177.8mm
宽度	19英寸（482.6mm）	符合EIA机柜标准
深度	350mm–650mm	不同品牌和应用需求而定
安装方式	机架式	适配19英寸标准机柜
插槽空间	7–13个PCI/PCIe	支持扩展显卡、采集卡等
硬盘位	2–12个（可热插拔）	支持大容量数据存储

---

4U工控机箱的特点

1. 空间大，扩展性强
   • 可安装多块全高全长扩展卡，满足AI计算、视觉检测等需求。
2. 兼容性好
   • 支持ATX、E-ATX、SSI-EEB等不同尺寸主板。
3. 散热性能优越
   • 前置或中置风扇组，支持冗余风扇设计，保证7×24小时运行。
4. 工业环境适应性
   • 钢结构加固，具备抗震、防尘能力，适用于恶劣环境。

---

4U工控机箱的常见应用场景

• 智能制造：安装运动控制卡、PLC接口卡，实现产线控制。
• 人工智能与视觉检测：支持多GPU并行运算。
• 数据中心与服务器：大容量硬盘与高速网络接口。
• 安防与监控：视频采集卡+海量存储。
• 电力与能源：运行调度系统和监控平台。

---

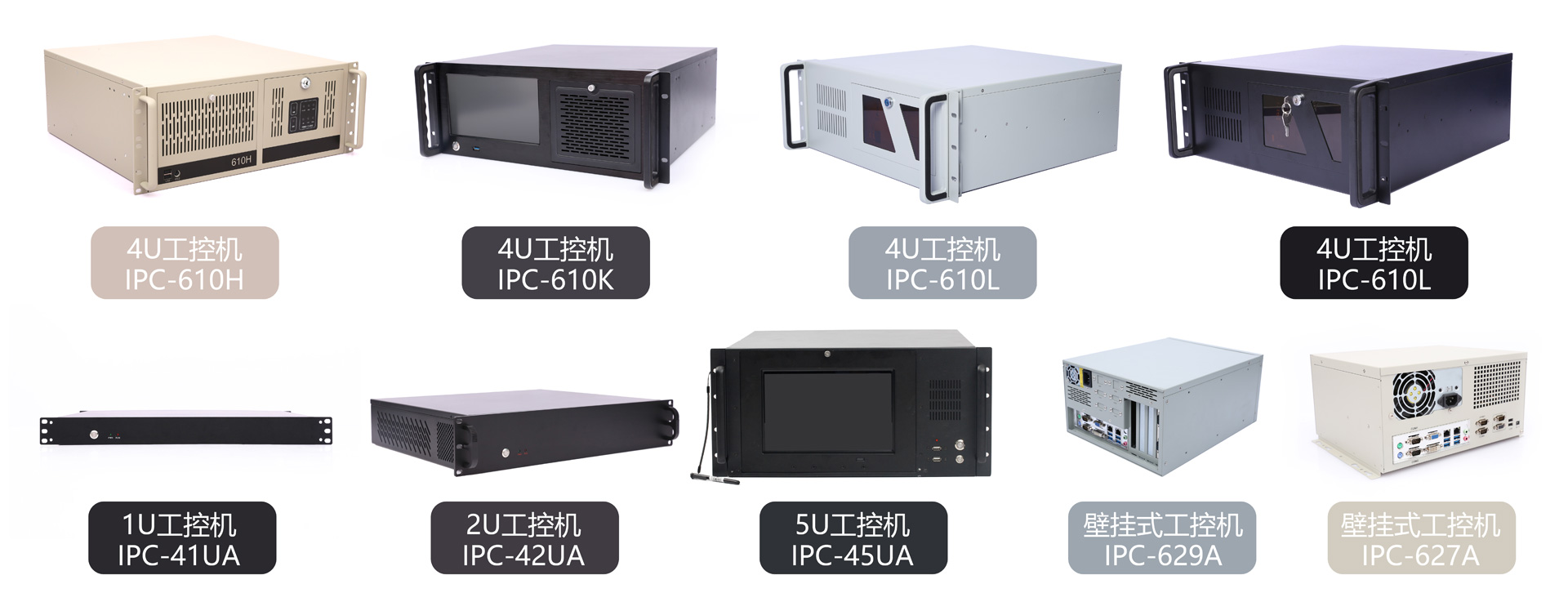

4U工控机箱与其他规格机箱对比

类型	高度	优点	缺点	适用场景
2U工控机箱	88.9mm	占用空间小	扩展性一般	小型服务器、轻量控制
4U工控机箱	177.8mm	扩展性强，兼容性好	占空间大	工业AI计算、大规模存储
壁挂/无风扇机箱	定制	体积小、无噪音	扩展受限	嵌入式、现场控制

---

总结

4U工控机箱的标准尺寸为 高177.8mm、宽482.6mm、深350–650mm，符合EIA-310国际机柜标准。它兼具 大空间、高扩展性、稳定性 等特点，是工业自动化、人工智能、数据存储等场景的核心硬件平台。

在选择4U工控机箱时，需要综合考虑 深度、扩展卡数量、硬盘位数量、散热方式 等因素，以满足不同的行业需求。
