UPC-209B是一款高性能无风扇工业控制计算机，搭载英特尔第10代酷睿处理器，具备强大的计算能力和稳定的系统性能。整机配备3个串口、2个千兆网口、6个USB接口以及HDMI显示输出，满足多种工业设备的连接需求。特别支持1组GPIO（8路输入8路输出），采用5V光耦隔离设计，提升信号稳定性与系统安全性。
产品特点
- 特色设计：凤凰端子支持GPIO 8进8出，5V光耦隔离设计;
- 核心：搭载第10代 Intel® Core™ 处理器，有 i7/i5/i3 版本可选，兼顾高性能与低功耗；
- 网口：双Intel I210 千兆网卡，适配工业相机，支持PTP时钟同步，低延时低丢包，稳定传输；
- 丰富的I/O接口：4个USB3.0、2个USB2.0、2个RS232、1个RS485等等；
- 电源：采用 3 Pin凤凰端子式电源输入接口，接电方便，牢固可靠；
- 技术：BlockCore™模块化设计，兼具可扩展与高可维护性；
- 可靠性：FANLESS 无风扇散热，可靠稳定、免维护设计；
- 支持 CESIPC SafeCore™ 技术，防断电损坏并保障系统长期稳定运行；
- 硬件级来电自启设计，断电恢复即可重启，保障无人值守场景持续运行；
- 结构：采用 6061高强度铝合金 + 钣金结构，工业级坚固机身，前面板防护等级IP65；
- 运维：支持 Windows 10 / Windows 11 / CentOS / Ubuntu 等常用操作系统。
规格书下载：UPC-209B产品规格书
产品规格
核心硬件
| 参数项目 | Intel® Core™ i3-10110U | Intel® Core™ i5-10210U | Intel® Core™ i7-10510U |
|---|---|---|---|
| 处理器 | i3-10110U | i5-10210U | i7-10510U |
| 核心数 | 2 | 4 | 4 |
| 线程 | 4 | 8 | 8 |
| 频率 | 2.1~4.1 GHz | 1.6~4.2 GHz | 1.8~4.9 GHz |
| 缓存 | 4MB | 6MB | 8MB |
| TDP | 15W | ||
| 显示 | Intel UHD Graphics 620 | ||
| 内存 | 4~32GB DDR4 | ||
| 硬盘 | 1× M.2 SSD + 1× M.2 NVMe | ||
I/O 接口
| 参数项目 | 规格说明 |
|---|---|
| USB 2.0 | 2 |
| USB 3.0 | 4 |
| RS232 | 2 |
| RS485 | 1 |
| VGA | / |
| HDMI | 1 |
| 千兆以太网 | 2 × Intel I210 |
| 音频 | 3.5mm TRRS |
| Wi-Fi（选配） | 双频 2.4G/5G 无线网卡 |
| 4G/5G（选配） | / |
电源输入
| 参数项目 | 规格说明 |
|---|---|
| 电源接口 | 1排2针可插拔端子，支持 9~36V DC 宽压输入 |
| ATX开关 | 1× ATX 电源开关 |
| 启动模式 | AT/ATX 模式切换（内置） |
产品属性
| 参数项目 | 规格说明 |
|---|---|
| 产品尺寸 | 272.6（长）×160（宽）×46（高）mm |
| 安装尺寸 | 261（长）×100（宽）mm |
| 产品重量 | 1.5KG 净重 |
| 外壳材质 | 6061高强度铝合金 |
| 机械结构 | 铝挤型材 + 钣金结构 |
| 安装方式 | 支架安装 / VESA 标准壁挂 |
| 复位开关 | 1× 复位开关 |
| TPM | TPM 2.0 |
| 看门狗 | 支持硬件看门狗 |
| MTBF | 60,000 hrs |
工作环境
| 参数项目 | 规格说明 |
|---|---|
| 工作温度 | 0~60℃（宽温 -40~80℃ 可选） |
| 存储温度 | -10~70℃（宽温 -40~80℃ 可选） |
| 相对湿度 | 10%~90%，无冷凝 |
| 电磁兼容 | CE、FCC（EN 55032 & EN 55035） |
| EMC谐波 | EN IEC 61000-3-2 |
触摸与显示
| 参数项目 | 规格说明 |
|---|---|
| 显示尺寸 | / |
| 显示类型 | / |
| 分辨率 | / |
| 色彩数 | / |
| 亮度 | / |
| 对比度 | / |
| 背光寿命 | / |
| 触摸方式 | / |
| 触摸防护 | / |
操作系统
| 参数项目 | 规格说明 |
|---|---|
| Windows | Windows 10 / Windows 11 |
| Linux | Ubuntu 16.04 / 18.04 / 20.04 / 22.04 |
认证与合规
| 参数项目 | 规格说明 |
|---|---|
| 工厂认证 | ISO9001: 2015 |
| BIOS定制 | BIOS / Boot LOGO / OEM |

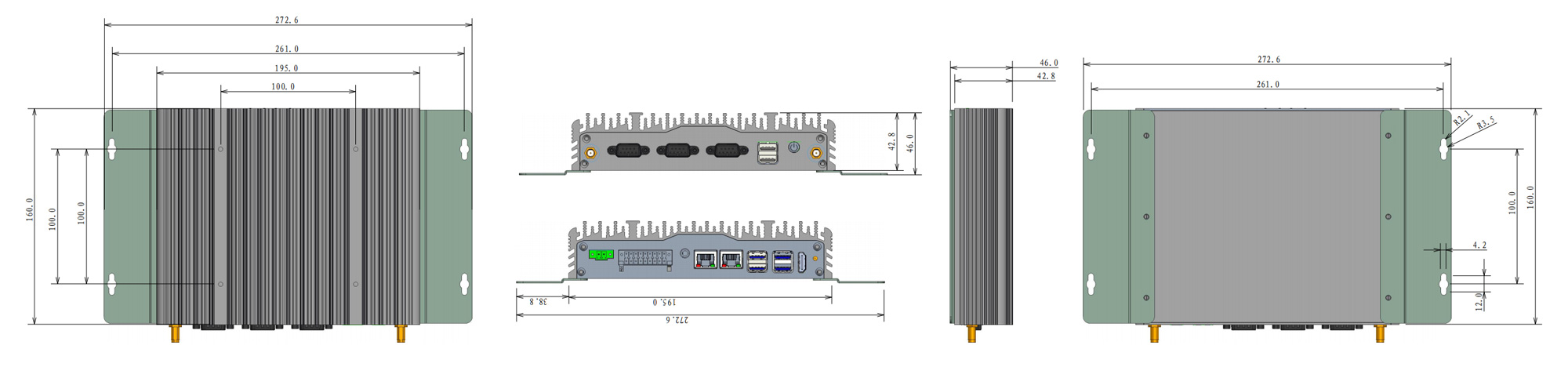

产品尺寸图
产品接口图
提供一个GPIO 8进8出 带光耦隔离
规格书下载：UPC-209B产品规格书
