户外地磅站全天候计算终端解决方案

UTC-S1092B工业平板电脑 · 专为港口、矿山、废料回收站等户外称重现场设计

概述

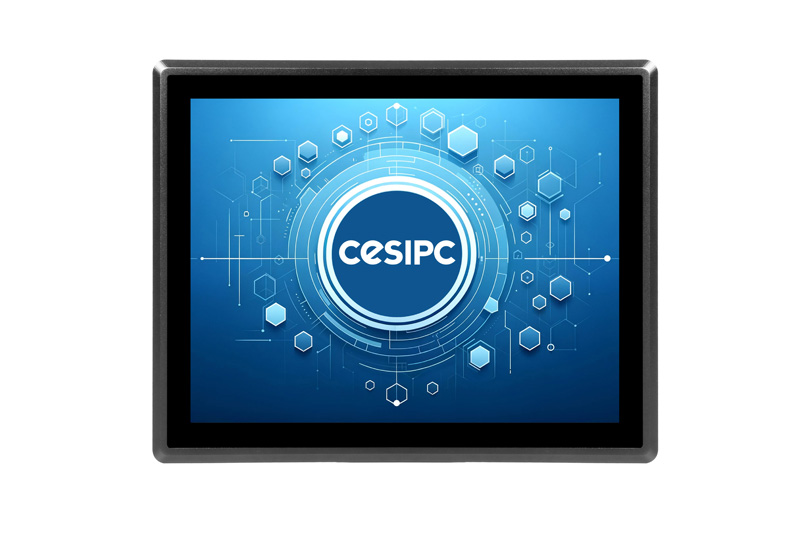

UTC-S1092B工业平板电脑 是 CESIPC 专为户外称重环境设计的全天候工业触控终端。针对地磅站在高温、暴雨、强光、粉尘等恶劣条件下面临的设备可靠性问题，UTC-S1092B 通过 10 项硬件工程设计提供系统性解决方案，支持与地磅管理系统、ERP、TMS 等业务平台对接。

核心参数： IP65+ 防护 · 9~36V 宽压输入 · Intel Celeron 至 Core i7 可选 · LEGO MODE™ 模块化架构

---

一、应用背景

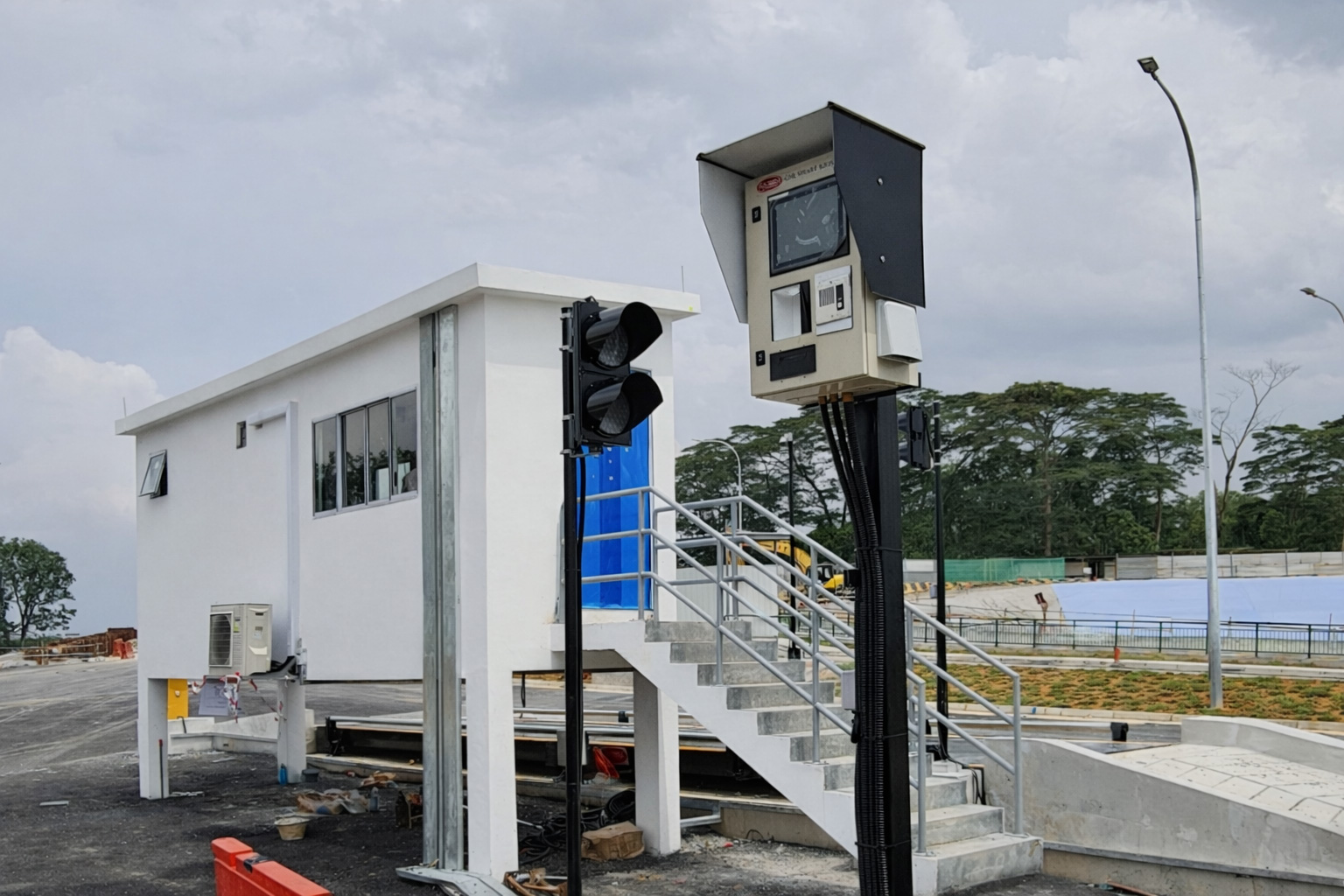

地磅站是物流、贸易与工程管理的数据采集节点，承担车辆过磅、称重记录与系统联网等核心职能。其部署位置通常为户外开放环境，主要功能包括：

• 称重数据采集： 实时显示地磅读数，记录车牌、时间、重量等信息

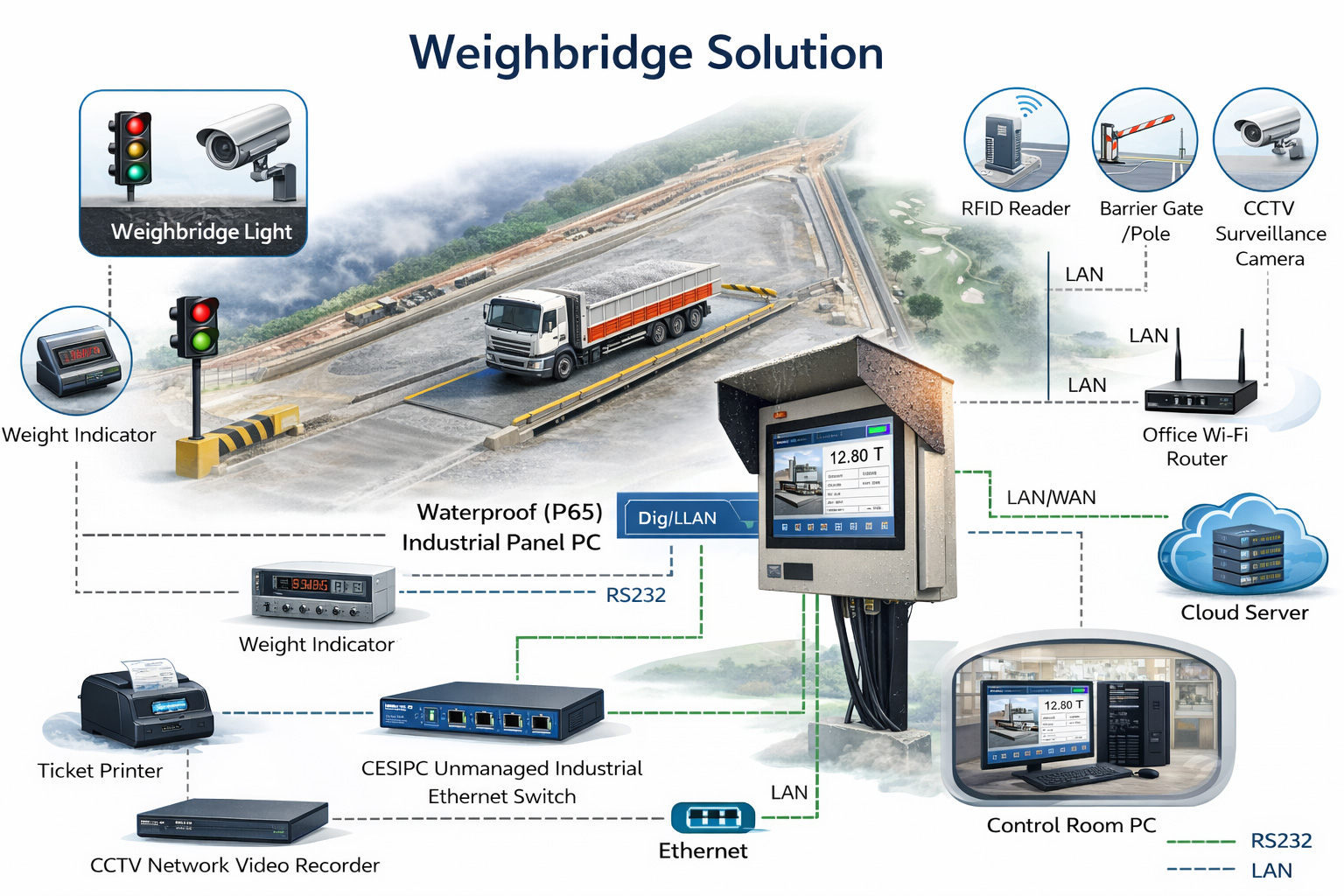

• 系统联网对接： 与地磅管理系统、ERP、TMS 等实时数据交互
• 票据打印存档： 自动生成过磅凭证，驱动打印机输出，本地数据存档备查
• 无人值守运行： 配合道闸、摄像头、LED 显示屏，支持全自动无人化过磅流程

---

二、行业挑战

户外地磅站面临的环境条件，超出大多数通用工业电脑的设计边界。

挑战一：强光与油污——屏幕可读性下降 阳光直射造成屏幕大面积反光，操作员手部油脂在屏幕表面形成持续油膜，导致称重数据难以清晰读取，严重影响操作效率。

挑战二：高温高湿——屏幕内层凝水起雾 连续降雨后，屏幕面板层间气隙中积聚水汽，形成雾化现象及网格状阴影。症状由轻度显示异常逐步发展至触控功能完全失效。

挑战三：暴风雨渗透——机柜边缘进水 强风驱动的雨水沿机柜边缘缝隙渗入。即便设备已通过 IP65 认证，强风状态下的水压渗透仍是设备损毁的重要隐患。

挑战四：温差循环与操作损耗叠加 白天高温曝晒与夜间骤降的温差循环加速器件老化；操作员长期重压触控屏幕加速磨损，两者叠加显著抬升全生命周期运维成本。

---

三、解决方案

UTC-S1092B 提供硬件层面的系统性应对，共 10 项核心设计点。

环境防护设计（4项）

① 全贴合屏工艺——从根源防凝水 全贴合工艺以光学胶消除屏幕各层间的空气间隙，水汽无法积聚，从结构层面根治凝水起雾问题。

② 2A 镀膜钢化玻璃——三重防护复合 磨砂面防眩光、疏油涂层隔绝油污、钢化处理提升机械强度，三项功能集成于单一玻璃面板，适应晴天、雨天、戴手套等全场景操作需求。

③ 防水密封条——强化边缘防水能力 在 IP65 防护基础上，于机柜边缘接缝处增设专用防水密封条，针对性应对强风驱动雨水渗透的极端工况。

④ VESA 循环风扇——主动热湿管理 加装循环风扇形成机柜内双向气流，主动将热量与湿气排出机柜，将被动防护转化为主动环境控制。

硬件性能设计（6项）

⑤ 处理器灵活选配 支持 Intel Celeron 至 Core i7 全系配置，根据应用负载与预算按需选型。

⑥ 工业级存储，器件不降级 内存采用 SK Hynix，存储采用 Kingston，经多项目长期验证，配置一致性作为质量承诺，不以降低器件等级换取成本压缩。

⑦ TPM 2.0 + SafeCore™ 双重安全 TPM 2.0 提供硬件级数据加密与身份验证；SafeCore™ 防异常断电导致的系统文件损坏，保障现场数据完整性。

⑧ 来电自启 + 宽压输入 断电恢复后设备自动重启，无需人工干预；9~36V DC 宽压输入适配工业现场复杂供电条件。

⑨ 6061 铝合金机身 + 智能温控 6061 高强度铝合金配合钣金加固结构，具备良好耐冲击与耐振动性能；智能温控确保高温环境下处理器不降频运行。

⑩ LEGO MODE™ 模块化扩展架构 I/O 接口可按项目需求定制扩展，适配地磅管理系统、ERP、TMS 等多类业务平台对接需求。

---

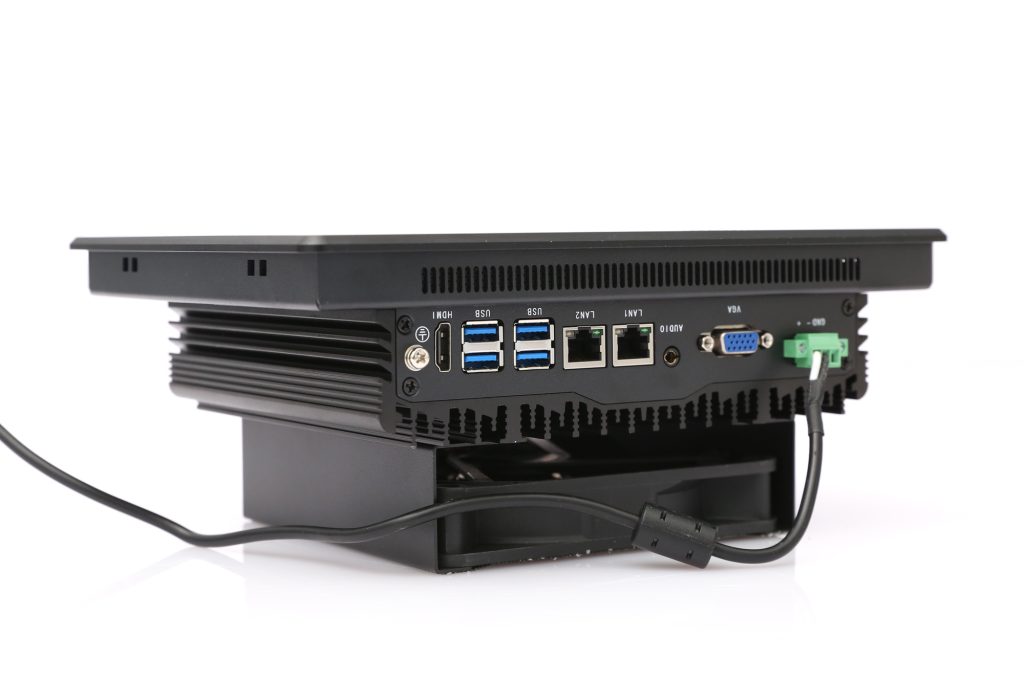

四、I/O 接口规格

接口类型	规格说明
有线网络	双路 Intel I210 千兆以太网口
无线通信	Wi-Fi + 蓝牙，1× Mini PCIe 扩展插槽
工业接线	3-pin 凤凰端子连接器
USB 接口	4× USB 3.0，2× USB 2.0

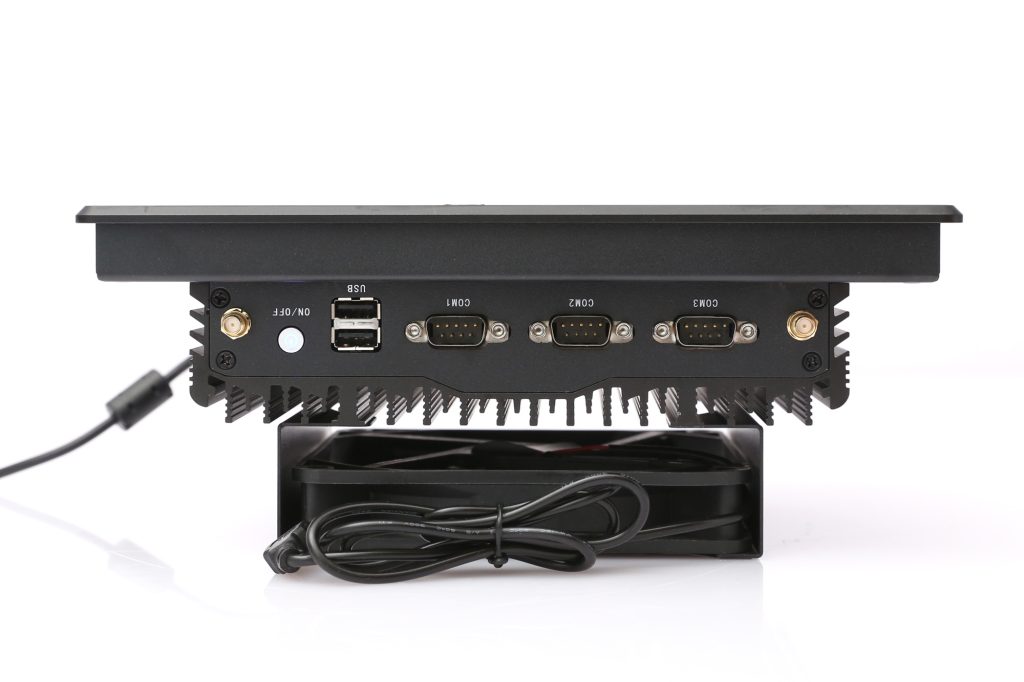

串口	3× RS-232
视频输出	1× HDMI，1× VGA
存储扩展	1× M.2 Key 2280 NVMe SSD 插槽
电源输入	9~36V DC 宽压，3-pin 凤凰端子

---

五、典型应用场景

港口 / 货场地磅站 车辆过磅操作、称重数据实时显示与上传、票据打印。需全天候稳定运行于高温高湿与持续日晒环境。 对接系统：地磅管理系统 / 货运自动化平台（TAS）/ 车辆过磅系统

建筑工地 / 采矿 / 砂石场 材料进出场称重记录与数据上传。现场粉尘浓度高、振动强度大、昼夜温差显著。 对接系统：ERP 物料管理系统 / 工地进出场管理系统

垃圾处理 / 废料回收站 废料分类计重与数据联网上报。要求全密封防水、长期免维护运行，满足环保数据合规上报要求。 对接系统：废料称重管理系统 / 环保数据上报平台

危化品 / 油品仓储 油罐车及危化品运输车辆进出厂称重管控，数据实时对接仓储管理系统，满足合规记录与追溯要求。 对接系统：TMS 运输管理系统 / 危化品出入库管理系统

---

六、挑战与能力对照

现场环境挑战	UTC-S1092B 技术应对
强光反射，屏幕可读性下降	2A 防眩光镀膜钢化玻璃
屏幕面板层间凝水起雾	全贴合屏光学胶工艺，消除气隙
强风驱动雨水渗透机柜	防水密封条强化边缘接缝
机柜内温湿度持续偏高	VESA 循环风扇，主动热湿管理
油污附着与重压操作磨损	疏油涂层 + 钢化玻璃复合防护
温差循环加速元器件老化	6061 铝合金机身 + 智能温控
断电后需人工复位	来电自启 + 宽压直流输入
异常断电导致文件损坏	SafeCore™ 防断电文件保护机制

---
